Механическое разделение
В приёмной камере оседают тяжёлые фракции и отделяются плавающие загрязнения.
Ground BIO 6
Чистая вода.
Продуманная инженерия.
Современная автономная канализация для загородного дома. Многоступенчатая биологическая очистка с аэрацией и биозагрузкой сочетается с прочным бесшовным корпусом и продуманной конструкцией для удобного монтажа и обслуживания.
GROUND BIO / КЛЮЧЕВЫЕ ОСОБЕННОСТИ
До 98%Степень очистки*
Любой режимПостоянное или сезонное проживание
6 человекаДля загородного дома
Самотёчный или принудительный отвод. Выбор конфигурации позволяет адаптировать станцию к условиям участка и схеме канализации.
136 320 ₽
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ground BIO 6
Основные параметры станции
＋ Нажмите на характеристику, чтобы раскрыть подробности
ДОКУМЕНТЫ И СЕРТИФИКАТЫ
Техническая документация
Паспорта, сертификаты и протоколы. Нажмите на первую страницу, чтобы открыть полный документ в формате PDF.
PDF
Сертификат ISO 9001–2015
Система менеджмента качества
PDF
Сертификат соответствия
Изделия полиэтиленовые
PDF
Отказное письмо
Пожарная безопасность
PDF
Паспорт станции
Rostok Ground Lite · 18 страниц
PDF
Протокол испытаний
Автономная канализация Rostok
PDF
Декларация соответствия
Документ о соответствии продукции
PDF
Санитарно-эпидемиологическое заключение
Соответствие санитарным требованиям
PDF
Экспертное заключение Rostok
Экспертная оценка продукции
PDF
Отказное письмо
Дополнительная документация
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтажная схема и паспорт
Отдельные документы для подготовки котлована, монтажа и эксплуатации станции.
Открыть PDFPDF · 2 ЛИСТА
Монтажная схема Ground BIO 6
Габариты котлована, песчаная подушка, утепление и требования к обратной засыпке.
ЭКОПРОМ · GROUND
GB
Паспорт изделияСтанция биологической очисткиОткрыть паспорт ↗PDF · 18 СТРАНИЦ
Паспорт изделия Ground BIO
Документ по изделию. Нажмите, чтобы открыть полный паспорт.
СТАНЦИИ ГЛУБОКОЙ БИОЛОГИЧЕСКОЙ ОЧИСТКИ
Как работает Ground BIO
Шесть последовательных этапов очистки бытовых сточных вод — от механического отделения загрязнений до отвода очищенной воды.
Нажмите на номер на схеме, чтобы найти элемент

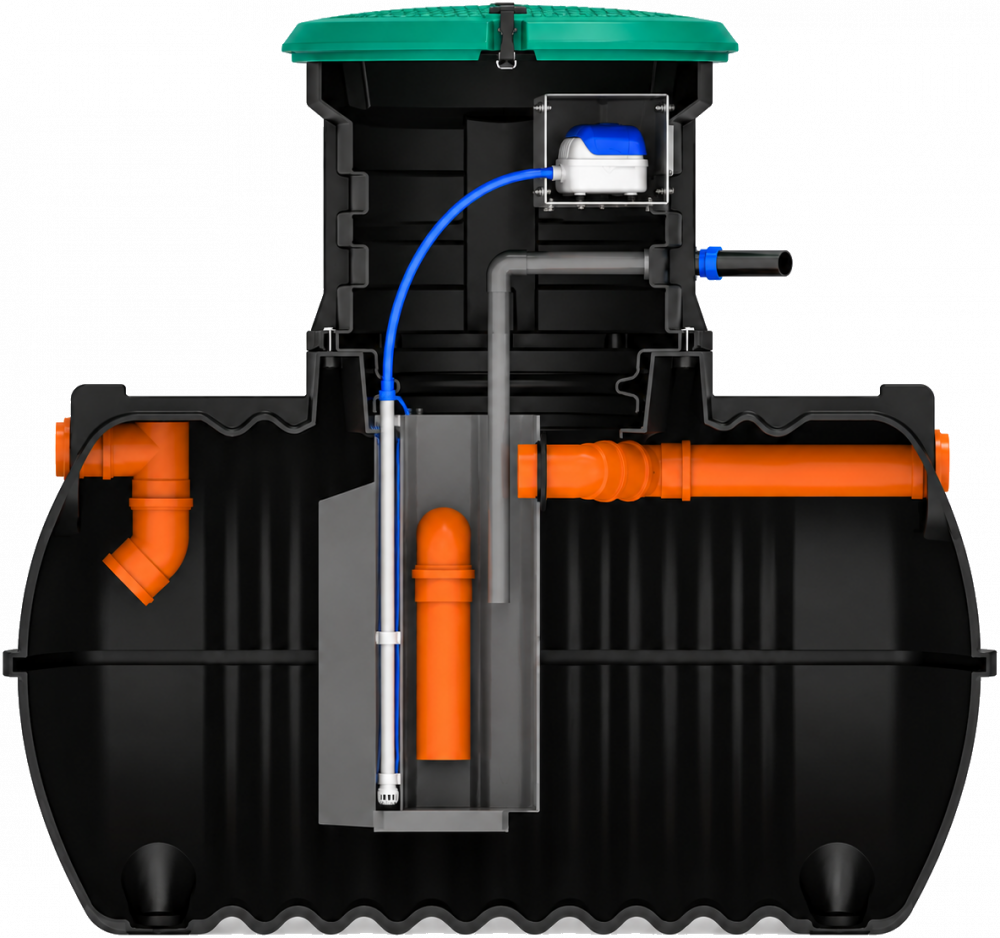

Основные элементы станции
- 1
Приёмная камера
Принимает бытовые стоки и обеспечивает первичное отстаивание.
- 2
Аэраторная камера
Разделена на два отсека; здесь происходит аэрация стоков.
- 3
Биозагрузка
Носитель для развития микроорганизмов, участвующих в очистке.
- 4
Подача воздуха
Шланг подаёт сжатый воздух от компрессора к аэратору.
- 5
Аэролифт
Перекачивает смесь между камерами для циркуляции и стабильной работы.
- 6
Насосный отсек
Место для дренажного насоса при принудительном отводе.
- 7
Отвод очищенной воды
Самотечный выход через патрубок Ø110 мм.
- 8
Выход Ø32 мм
Подключение дренажного насоса для принудительного отвода.
ТЕХНОЛОГИЯ ОЧИСТКИ
Этапы очистки сточных вод
Очистка происходит последовательно, благодаря механическим процессам и работе микроорганизмов.
Выберите этап, чтобы подробнее рассмотреть его роль в процессе.
2
Аэробное окисление
При подаче воздуха микроорганизмы разлагают органические вещества.
Органика + O₂ → CO₂ + H₂O
3
Нитрификация
Специализированные бактерии окисляют аммонийные соединения до нитритов и нитратов.
4
Денитрификация
В бескислородных зонах нитраты восстанавливаются до газообразного азота.
5
Очистка на биозагрузке
Биозагрузка создаёт дополнительную поверхность для прикрепления микроорганизмов.
6
Отвод очищенной воды
Вода отводится самотёком через патрубок Ø110 мм или принудительно через насос.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ GROUND BIO
Съёмная горловина — гибкость монтажа
Адаптируйте высоту станции к глубине канализационной трубы и рельефу участка.
ОПЦИОНАЛЬНАЯ КОМПЛЕКТАЦИЯ1000 мм
Удлинённая горловина
Съёмная конструкция позволяет подобрать конфигурацию под глубину залегания канализационной трубы, отметку грунта и особенности монтажа. Удлинённая горловина высотой 1000 мм помогает адаптировать станцию под условия участка.
✓
Монтаж без сварки
Горловина устанавливается непосредственно на объекте — без сварочного инструмента.
Глубина трубы
Высоту можно подобрать под проект.
Рельеф участка
Удобно учитывать особенности монтажа.
Простой монтаж
Без сварочного оборудования на объекте.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ GROUND BIO
Надёжное соединение без сварки
Съёмная горловина крепится к корпусу механически — с помощью болтов, закладных элементов и уплотняющего шнура.
КАК УСТРОЕН УЗЕЛ
Болт + шайба + закладная
Крепёж фиксирует горловину по периметру корпуса, обеспечивая стабильное механическое соединение.
◎
Герметичность по периметру
Между горловиной и корпусом устанавливается уплотняющий шнур, который помогает защитить стык от проникновения воды и запахов.
Надёжная фиксация
Болты равномерно удерживают горловину по периметру.
Герметичный стык
Уплотняющий шнур между деталями защищает протечек
Без сварочного инструмента
Установка и обслуживание выполняются на объекте.
Разборная конструкция
Горловину можно снять или заменить при необходимости.
ИНЖЕНЕРНЫЕ РЕШЕНИЯ GROUND BIO
Подключение трубы Ø110 мм
Интегрированный раструб с уплотнительной манжетой — вместо приварного патрубка.
Труба устанавливается в готовое соединение. Манжета обеспечивает плотное прилегание, а встроенная конструкция сохраняет габариты станции и снижает риск повреждения при перевозке.
Надёжная герметизация
Уплотнительная манжета формирует плотное соединение с трубой.
Компактная конструкция
Раструб не выступает за пределы корпуса и не увеличивает габариты.
Удобная транспортировка
Отсутствие приварного патрубка уменьшает риск повреждения при перевозке.
✓
Готовое решение для монтажа
Надёжное подключение без сварочных работ.
Нажмите на фото, чтобы увеличить
01
Интегрированный раструбВстроен непосредственно в корпус станции
Ø110 мм ПРОДУМАННАЯ КОНСТРУКЦИЯ GROUND BIO
Специальные выемки для строповки
Удобная фиксация ёмкости при транспортировке и монтаже.
В корпусе предусмотрены специальные выемки для размещения строп. Они помогают зафиксировать ёмкость при перемещении и упрощают погрузку, разгрузку и установку на объекте.
Надёжная фиксация
Стропы располагаются в предусмотренных конструкцией местах.
Удобная транспортировка
Не нужно искать точки крепления или обвязывать корпус за случайные элементы.
Защита изделия
Снижается риск повреждения корпуса при правильной строповке.
Проще монтаж
Удобнее перемещать ёмкость на площадке и позиционировать перед установкой.
✓
Практично на каждом этапе
От складской погрузки до монтажа на участке.
ИНЖЕНЕРНЫЕ РЕШЕНИЯ GROUND BIO

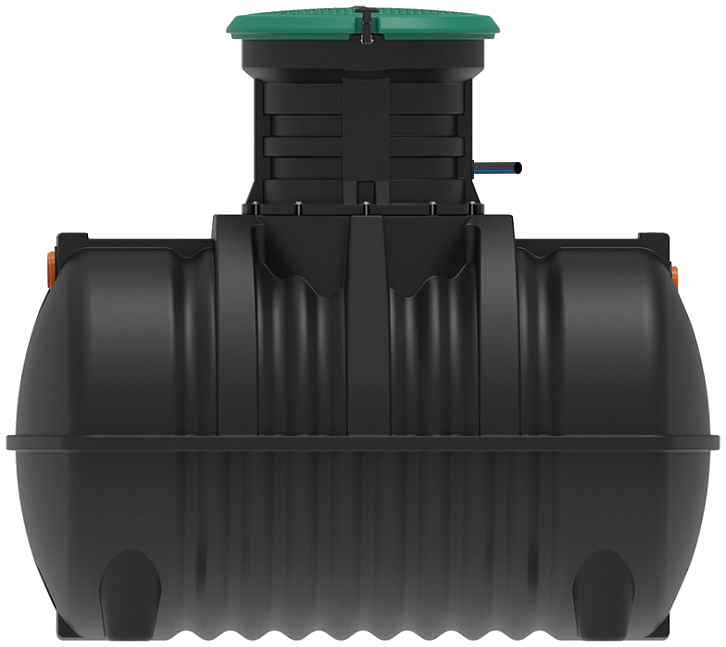

Радиальная конструкция рёбер
Прогнозируемая толщина
Мы разработали радиальную геометрию рёбер вместо традиционных прямоугольных форм. Такое решение помогает равномернее распределять материал при ротационном формовании и повышает жёсткость корпуса.
Равномерное распределение материала
Более однородное распределение материала при формовании корпуса.
Без острых внутренних углов
Нет выраженных угловых зон, в которых может скапливаться материал.
Более однородная толщина стенки
Плавная геометрия помогает уменьшить локальные перепады толщины.
Меньше локальных напряжений
Плавные переходы помогают распределять нагрузку по корпусу.
✓
Мы оптимизировали не только форму рёбер, но и процесс формования.
Геометрия корпуса обеспечивает необходимую жёсткость без неоправданного увеличения массы.
РАДИАЛЬНАЯ ГЕОМЕТРИЯ
Плавные переходы между рёбрами
Продуманная форма для равномерного формования и жёсткости корпуса.
